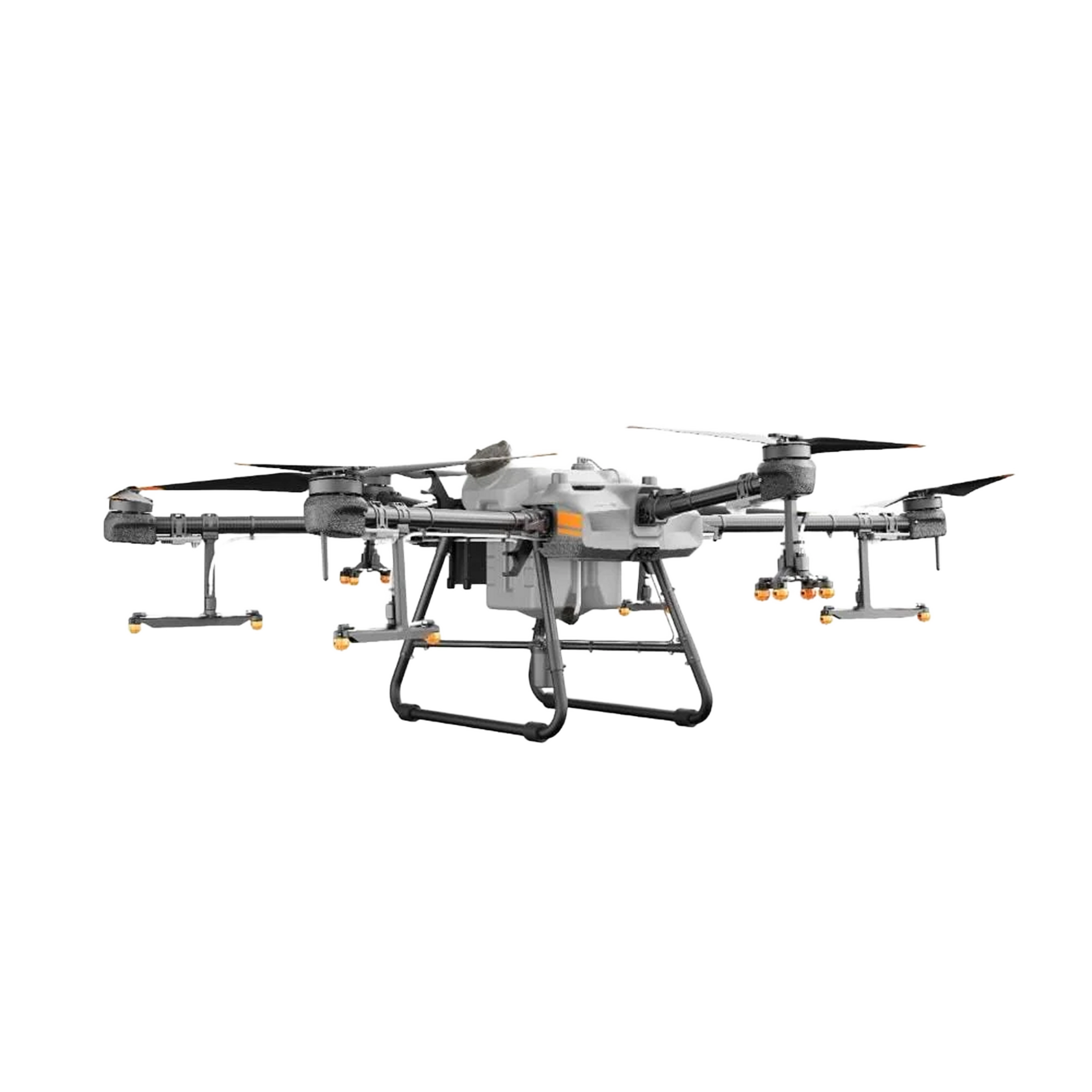

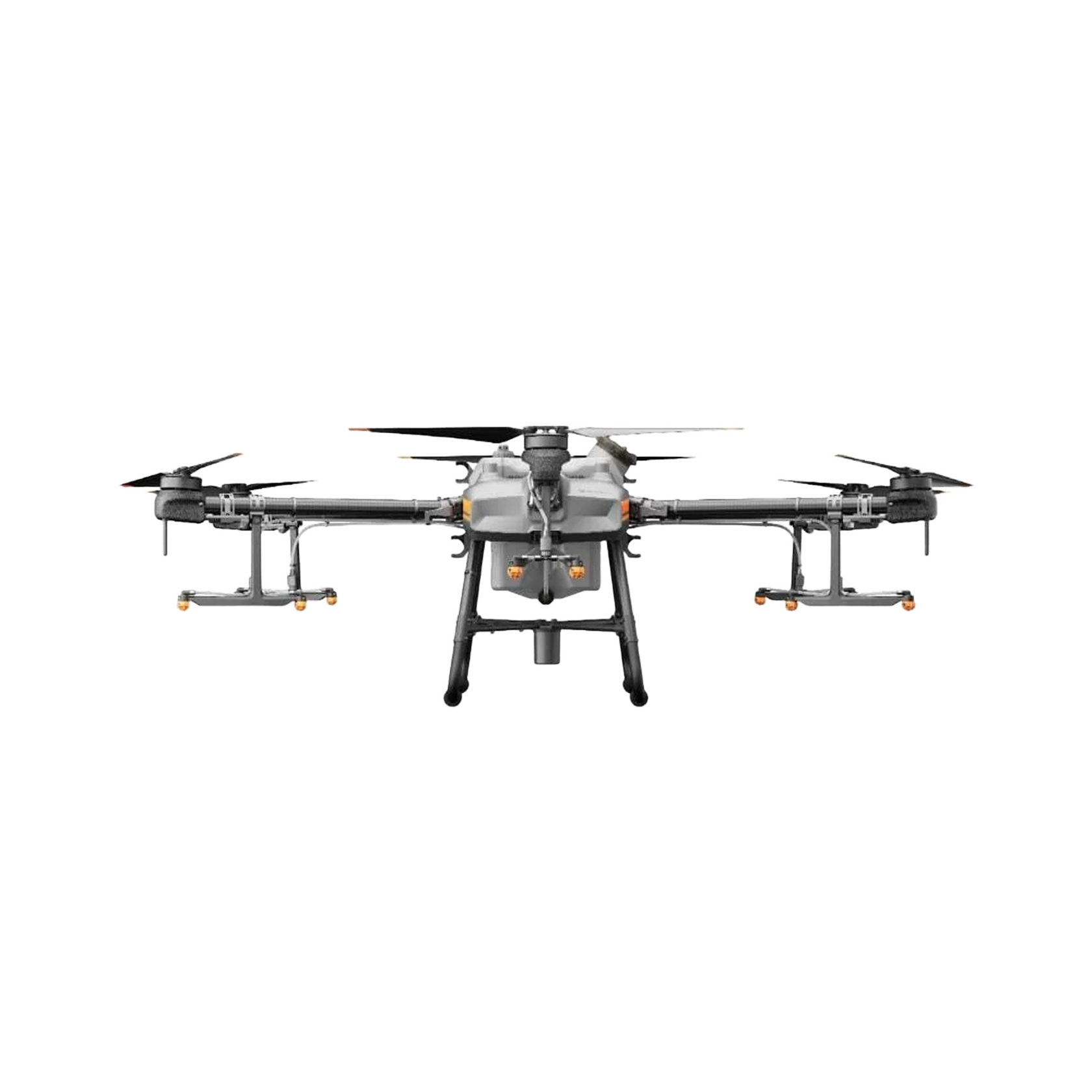

DJI Agras T30

Артикул: agrast30

Комплектация

DJI Agras T30

Покупатель

Физ. лицо1 430 000 ₽Юр. лицо без НДС1 688 000 ₽Юр. лицо с НДС2 026 000 ₽

В наличии

1 430 000 ₽

Быстрый заказ

Заказать в Telegram Заказать в Max Заказать в WhatsApp

Гарантия производителя: 12 месяцев
Курьером по Москве: бесплатно, от 1 часа
Доставка по России: бесплатно, от 1–7 дней

Нашли дешевле?

Сделаем цену ниже, чем у конкурента

DJI Agras T30DJI Agras T30

1 430 000 ₽

Комплектация

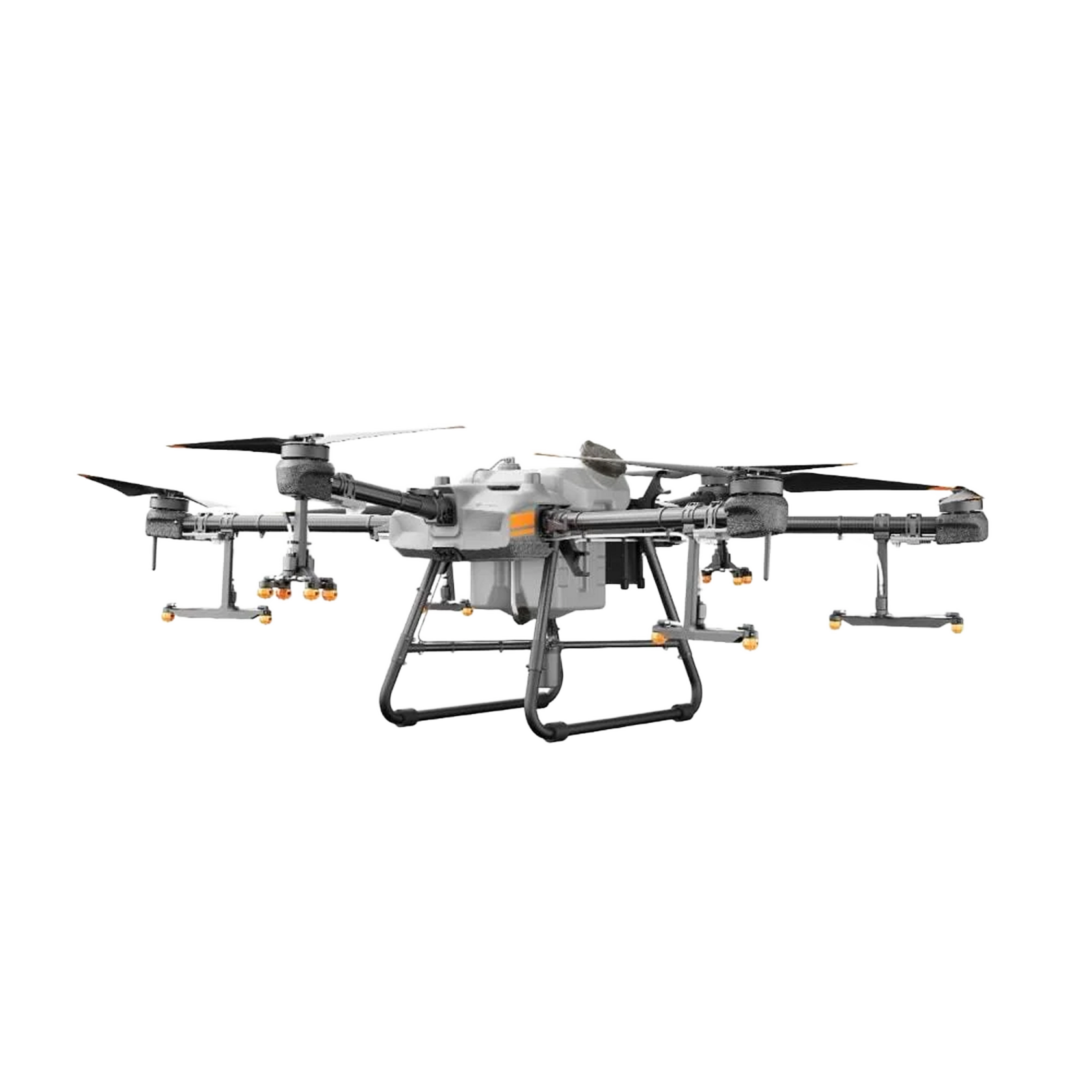

Сельскохозяйственный дрон DJI Agras T301 шт.

Описание

16,2 гектара в час с бака на 30 л

DJI Agras T30 — агродрон с баком 30 л, проверенная рабочая модель для обработки полей и садов. Часовая производительность — до 16,2 га. Максимальный расход при опрыскивании 7,2 л/мин со стандартной форсункой XR11001 и до 8 л/мин с опциональной.

Расходомер с погрешностью ±2 %

Двухканальный электромагнитный расходомер имеет погрешность ±2 %, датчик уровня непрерывного действия отслеживает остаток раствора и прогнозирует точку дозаправки. Точность дозирования — прямая экономика: препарат составляет основную статью затрат на обработку, и систематическая передозировка в несколько процентов за сезон складывается в заметную сумму. Прогноз точки дозаправки позволяет планировать подвоз раствора и не гонять машину порожняком.

Трёхмерное планирование обработки садов

Сферический всенаправленный радар обнаруживает препятствия во всех направлениях, планирование маршрута ведётся по RTK/GNSS. Отдельно поддерживается трёхмерное планирование обработки садов: дрон обрабатывает кроны деревьев с учётом их объёма, а не просто проходит над участком по плоской сетке. Для плодовых хозяйств это принципиально — препарат должен попасть внутрь кроны, а не осесть на верхних листьях.

Габариты и аккумулятор BAX501

Габариты с разложенными лучами и винтами 2858×2685×790 мм, в сложенном виде — 1170×670×857 мм. Пропеллеры 38×20 дюймов. Аккумулятор BAX501 ёмкостью 29 000 мА·ч (51,8 В) весит около 10,1 кг.

Комплект поставки

В комплект входят дрон, пульт с аккумулятором WB37, зарядная станция и блок питания. Зарядная станция в базовой поставке определяет темп работы: без неё пауза между вылетами растягивается и производительность в 16,2 га/час остаётся теоретической.

Кому подходит

T30 — вариант для хозяйств средней площади и для тех, кто только входит в дроновую обработку. Модель давно на рынке: ремонтная база наработана, расходники доступны, операторы обучены. Для сезонной техники, где простой в разгар работ обходится дороже всего, это существенно.

Применение

Обработка полевых культур, работа в садах и виноградниках с трёхмерным планированием, подкормки, десикация.

Характеристики

Прочее

Гарантированные обновления ПО до: 2026/12/31

Параметры дрона

Общая масса без аккумуляторов: 26.4 кг
Максимальная взлётная масса: 78 кг (вблизи уровня моря)
Максимальная тяговооружённость: 1.70 при взлётной массе 66.5 кг
Точность зависания при хорошем сигнале GNSS: С включённой D-RTK: ±10 см (по горизонтали) и ±10 см (по вертикали) С выключенным D-RTK: ±0.6 м (по горизонтали) и ±0.3 м (по вертикали) (с включённым радаром: ±0.1 м)
Диапазоны частот RTK и GNSS: RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2 и Galileo E1/E5 GNSS: GPS L1, GLONASS F1 и Galileo E1
Максимальная потребляемая мощность: 11,000 Вт
Потребляемая мощность при зависании: 10,000 Вт (при взлётной массе 66.5 кг)
Продолжительность зависания: 20.5 мин (при ёмкости 29,000 мА·ч и взлётной массе 36.5 кг) 7.8 мин (при ёмкости 29,000 мА·ч и взлётной массе 66.5 кг)
Максимальный угол наклона: 15°
Максимальная рабочая скорость полёта: 7 м/с
Максимальная горизонтальная скорость: 10 м/с (при хорошем сигнале GNSS)
Максимально допустимая скорость ветра: 6 м/с
Максимальная высота полёта: 4,500м
Рекомендуемая рабочая влажность окружающей среды: < 93%
Рекомендуемая рабочая температура окружающей среды: От 0 до 45 °C

FPV-прожекторы

Максимальная интенсивность света: 13.2 лк при прямом освещении с расстояния 5 метров

Всенаправленный радар обхода препятствий

Модель: RD2424R
Рабочая частота: SRRC/NCC/FCC: 24.05–24.25 ГГц MIC/KCC/CE: 24.05–24.25 ГГц
Потребляемая мощность при работе: 12 Вт
Мощность передатчика (ЭИИМ): SRRC: < 13 дБм; NCC/MIC/KCC/CE/FCC: < 20 дБм
Удержание высоты и адаптация к рельефу: Диапазон измерения высоты: 1–30 м Диапазон удержания высоты: 1.5–15 м Максимальный уклон в горном режиме: 35°
Система обхода препятствий: Дальность обнаружения: 1.5–30 м Угол обзора: по горизонтали 360°, по вертикали ±15° Условия использования: относительная высота дрона должна превышать 1.5 м, а скорость — быть менее 7 м/с. Безопасное расстояние: 2.5 м (между концом лопасти пропеллера и препятствием после замедления дрона до зависания) Направление обхода препятствий: всенаправленно в горизонтальной плоскости
Степень водостойкости: IP67

Функция

Производительность за час: 40 акров
Высокоточный радар: √ Сферическая всенаправленная радарная система
Точность планирования с пульта управления: √ (RTK/GNSS)
Удаление воздуха из трубопровода: √ Удаление воздуха одним нажатием
Трёхмерное планирование работ с использованием ИИ: √
Высокоточный расходомер: Да (двухканальный электромагнитный расходомер с погрешностью ±2%)
Уровнемер: Датчик непрерывного измерения уровня (с определением остатка пестицида в реальном времени и интеллектуальным прогнозированием точки дозаправки)
Максимальный расход при опрыскивании: 7.2 л/мин (с форсункой XR11001) 8 л/мин (с дополнительной форсункой XR110015)
Способ установки бака для пестицидов: Несъёмный бак для пестицидов
Способ установки аккумулятора: Съёмные аккумуляторы
Один пульт для нескольких дронов: √ (один пульт управления для трёх дронов максимум)
Технология D-RTK: √
Модуль радара верхнего обзора: √
Функция полётного лазера: √
Интеллектуальная функция управления временем полёта и возвратом: √
Интеллектуальное прогнозирование точки пополнения: √
Передний FPV-обзор: √
Задний FPV-обзор: √
Функция координированного разворота: √
Технология направленного опрыскивания ветвей: √

Силовая установка — электронный регулятор оборотов (ESC)

Максимальный непрерывный рабочий ток: 60 А
Максимальное рабочее напряжение: 60.9 В (14S LiPo)

Система опрыскивания — расходомер

Диапазон измерения расхода: 0.25–20 л/мин
Погрешность измерения расхода: < ±2%
Измеряемая жидкость: Электропроводность > 50 мкСм/см; типичные жидкости: водопроводная вода или водные растворы органических либо неорганических пестицидов

Умный контроллер зарядки T30

Габаритные размеры: 300×280×230 мм
Общая масса: 11.5 кг
Входное напряжение: 100–264 В переменного тока
Выходное напряжение: 40-60 В
Номинальная мощность: 7200 Вт
Ток зарядки: 120 А
Время зарядки: Полностью заряжает аккумулятор за 9–12 мин
Точность напряжения зарядки: +/-0.1 В
Точность тока зарядки: +/-1 А
Количество выходных каналов: 2
Функции защиты: Защита от перегрева, перенапряжения, пониженного напряжения, короткого замыкания и остановки вентилятора
Температура окружающей среды при зарядке: От −20 до 45 °C
Безопасность зарядки: Защита кабеля переменного тока, силового кабеля и зарядного разъёма

Система опрыскивания — рабочий бак

Объём рабочего бака: 30 л при полной загрузке
Рабочая нагрузка: 30 кг при полной нагрузке

Радар верхнего обзора

Модель: RD2414U
Рабочая частота: SRRC/NCC/FCC: 24.05–24.25 ГГц MIC/KCC/CE: 24.05–24.25 ГГц
Обход препятствий сверху: Дальность обнаружения: 1.5–10 м Угол обзора: 80° Условия использования: при взлёте, посадке и наборе высоты, если расстояние между дроном и объектом над ним превышает 1.5 м Безопасное расстояние: 2 м (расстояние от самой высокой точки дрона до препятствия после торможения и перехода в устойчивое зависание) Направление обхода препятствий: над дроном
Степень водостойкости: IP67
Мощность передатчика (ЭИИМ): SRRC: < 13 дБм; NCC/MIC/KCC/CE/ FCC:< 20 дБм
Потребляемая мощность при работе: 4 Вт

FPV-камеры

Угол обзора (FOV): По горизонтали: 129°, по вертикали: 82°
Разрешение: 1,280×720 15-30 кадр/с

Система опрыскивания — водяной насос

Модель водяного насоса: Плунжерный насос
Рабочее напряжение: 60 В
Максимальный расход: 4 л/мин × 1

Пульт управления

Модель: RM500-ENT
Рабочая частота OcuSync Industry Edition: 2.4000 - 2.4835 ГГц 5.725 - 5.850 ГГц
Эффективная дальность сигнала OcuSync Industry Edition (без помех и препятствий): SRRC: 5 км; MIC/KCC/CE: 4 км; FCC: 7 км (измерено при рабочей высоте полёта дрона 2.5 м)
ЭИИМ на рабочей частоте OcuSync Industry Edition: 2.4 ГГц SRRC/CE/MIC/KCC: 18.5 дБм; FCC: 29.5 дБм; 5.8 ГГц SRRC: 20.5 дБм; FCC: 28.5 дБм CE:12.5 дБм
Протоколы Wi-Fi: Wi-Fi Direct, Wireless Display и 802.11a/g/n/ac Поддерживается Wi-Fi MIMO 2 × 2
Рабочая частота Wi-Fi: 2.4000 - 2.4835 ГГц 5.150 - 5.250 ГГц 5.725 - 5.850 ГГц
ЭИИМ Wi-Fi: 2.4 ГГц SRRC/CE: 18.5 дБм; FCC/MIC/KCC: 20.5 дБм; 5.2 ГГц SRRC/FCC/CE/MIC: 14 дБм; KCC: 10 дБм; 5.8 ГГц SRRC/FCC: 18 дБм; CE/KCC: 12 дБм;
Протокол Bluetooth: Bluetooth 4.2
Рабочая частота Bluetooth: 2.4000 - 2.4835 ГГц
ЭИИМ Bluetooth: SRRC/MIC/FCC/CE/KCC: 6.5 дБм
Позиционирование: Двухсистемный режим GPS+GLONASS
Экран: Экран 5.5 дюйма, разрешение 1920 × 1080, яркость 1,000 кд/м², ОС Android
Оперативная память (RAM): 4 ГБ LPDDR4
Постоянная память (ROM): Карта microSD на 32 ГБ; поддерживается расширение до 128 ГБ, класс скорости UHS-I Speed Grade 3
HDMI: HDMI 1.4
Поддерживаемые дроны: Сельскохозяйственные дроны T30 и T10
Потребляемая мощность при работе: 18 Вт
Рабочая температура окружающей среды: От −10 до 40 °C
Температура окружающей среды при хранении: От -30 до 60 °C (не более 1 месяца) От −30 до 45 °C (более 1 месяца, но менее 3 месяцев) От -30℃ до 35℃ (более 3 месяцев и менее 6 месяцев) От −30 до 25 °C (более 6 месяцев) (при уровне заряда встроенных аккумуляторов от 40% до 60%)
Температура окружающей среды при зарядке: От 5 до 40 °C

Адаптер питания зарядного хаба внешнего аккумулятора

Модель: A14-057N1A
Входное напряжение: 100–240 В и 50/60 Гц
Выходное напряжение: 17.4 В
Номинальная мощность: 57 Вт

Зарядный хаб внешнего аккумулятора пульта управления

Модель: WCH2
Входное напряжение: 17.3 - 26.2 В
Выходные напряжение и ток: 8.7 В и 6 А
Рабочая температура окружающей среды: От 5 до 40 °C

Силовая установка — двигатель

Размер статора: 100×18 мм
Значение KV: 77 об/мин на вольт
Максимальная тяга: 18.7 кг на ротор
Максимальная мощность: 3,600 Вт на ротор
Масса: 756 г

Внешний аккумулятор пульта управления

Модель: WB37-4,920mAh-7.6V
Тип аккумулятора: 2S LiPo
Напряжение: 7.6 В
Температура окружающей среды при зарядке: От 5 до 40 °C
Время автономной работы: 2 ч

Система опрыскивания — форсунки

Модель форсунки: SX11001VS (стандартная комплектация) SX110015VS (опционально) Дроны для плодовых садов: TX-VK04 (дополнительно)
Количество форсунок: 16
Максимальный расход при опрыскивании: SX11001VS: 7.2 л/мин SX110015VS: 8 л/мин TX-VK4: 3.6 л/мин
Размер распыляемых частиц: SX11001VS: 130–250 мкм SX110015VS: 170–265 мкм TX-VK4: 110–135 мкм (зависит от фактических условий эксплуатации, расхода при опрыскивании и других факторов)
Максимальная эффективная ширина опрыскивания: 4–9 м (с 12 форсунками, на расстоянии от 1.5 до 3 м над посевами)

Встроенные аккумуляторы пульта управления

Встроенные аккумуляторы: Литийионный аккумулятор 18650 (5,000 мА·ч при 7.2 В)
Время автономной работы: 2 ч
Способ зарядки: Используйте стандартное быстрое USB-зарядное устройство 12 В/2 А
Время зарядки: 2.5 ч (используйте быстрое USB-зарядное устройство 12 В/2 А при выключенном пульте управления)
Ток / напряжение питания порта USB-A пульта управления: 5 В / 1.5 А

Система разбрасывания T30 3.0

Масса системы разбрасывания: 3.9кг
Максимальная площадь выпускного отверстия: 44.6 см²
Поддерживаемые материалы: Твёрдые сухие гранулы диаметром от 0.5 до 5 мм
Объём бака разбрасывателя: 40 л
Максимальная загрузка бака разбрасывателя: 35кг
Степень водостойкости: IP67
Входное напряжение: Питание: 60 В Управление: 15 В
Максимальная мощность: 60В@250Вт 15В@50Вт
Рекомендуемая рабочая температура окружающей среды: От 0 до 40 °C
Габаритные размеры: 560×435×320мм
Максимальная скорость вращения: 1,300 об/мин

Силовая установка — воздушные винты

Диаметр × шаг: 38 × 20 дюйма
Масса с одной лопастью: 106 г

Параметры шасси

Максимальное расстояние между роторами: 2,145 мм
Габаритные размеры: 2,858 мм × 2,685 мм × 790 мм (с раскрытыми лучами и лопастями) 2,030 мм × 1,866 мм × 790 мм (лучи раскрыты, лопасти сложены) 1,170 мм × 670 мм × 857 мм (со сложенными лучами)

Аккумулятор

Модель: BAX501-29,000mAh-51.8V
Масса: Около 10.1 кг
Скорость разряда аккумулятора (C-rate): 11.5C
Степень водостойкости: IP54 с защитой платы заливочным компаундом
Ёмкость: 29,000 мА·ч
Напряжение: 51.8 В
