Инструкция DJI Zenmuse L2Официальное руководство · PDF · на английском языке

DJI Zenmuse L2

Артикул: zenmuse_l2_lidar

Комплектация

DJI Zenmuse L2

Покупатель

Физ. лицо1 210 000 ₽Юр. лицо без НДС1 428 000 ₽Юр. лицо с НДС1 714 000 ₽

В наличии

1 210 000 ₽

Быстрый заказ

Заказать в Telegram Заказать в Max Заказать в WhatsApp

Гарантия производителя: 12 месяцев
Курьером по Москве: бесплатно, от 1 часа
Доставка по России: бесплатно, от 1–7 дней

Нашли дешевле?

Сделаем цену ниже, чем у конкурента

DJI Zenmuse L2DJI Zenmuse L2

1 210 000 ₽

Комплектация

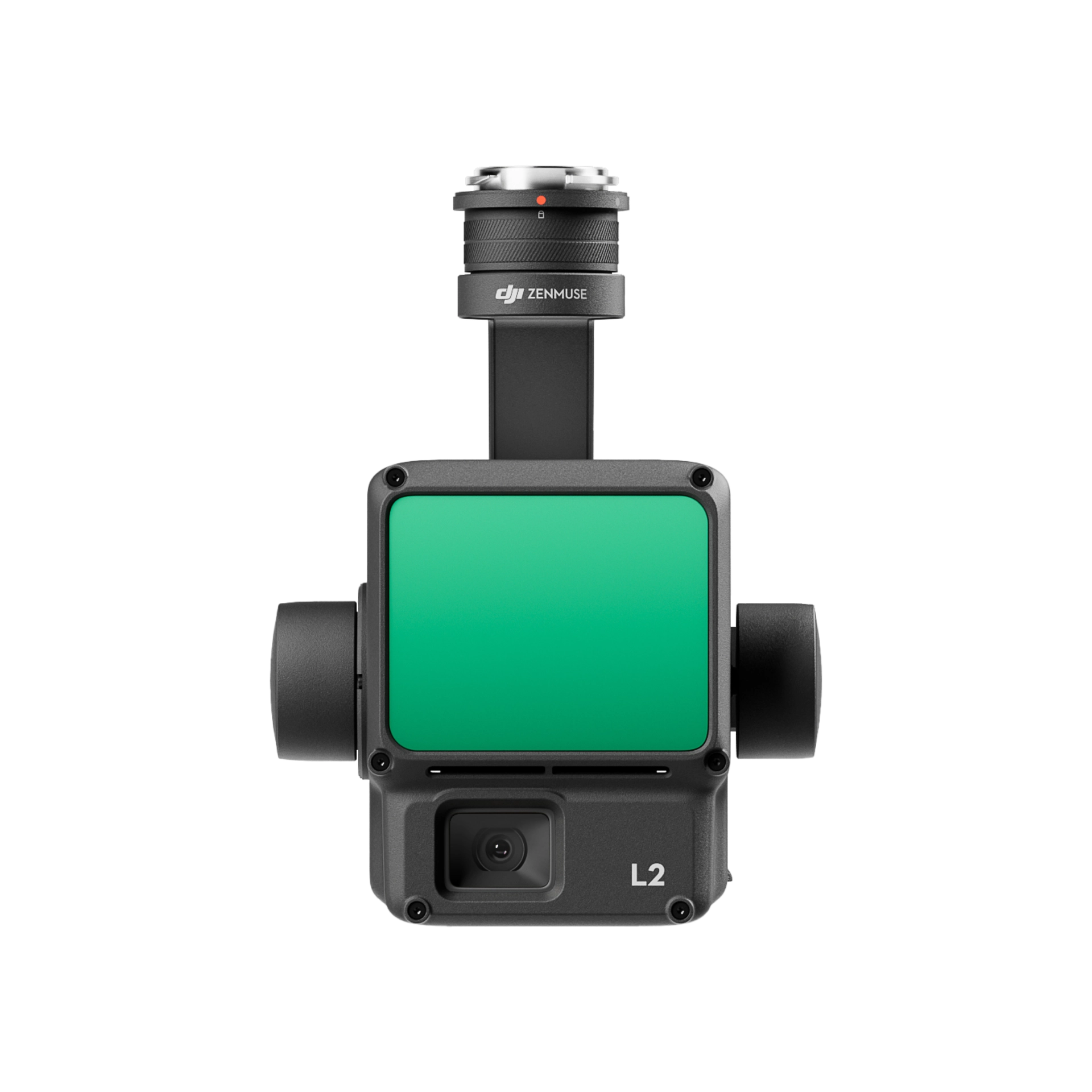

Лидар Zenmuse L21 шт.

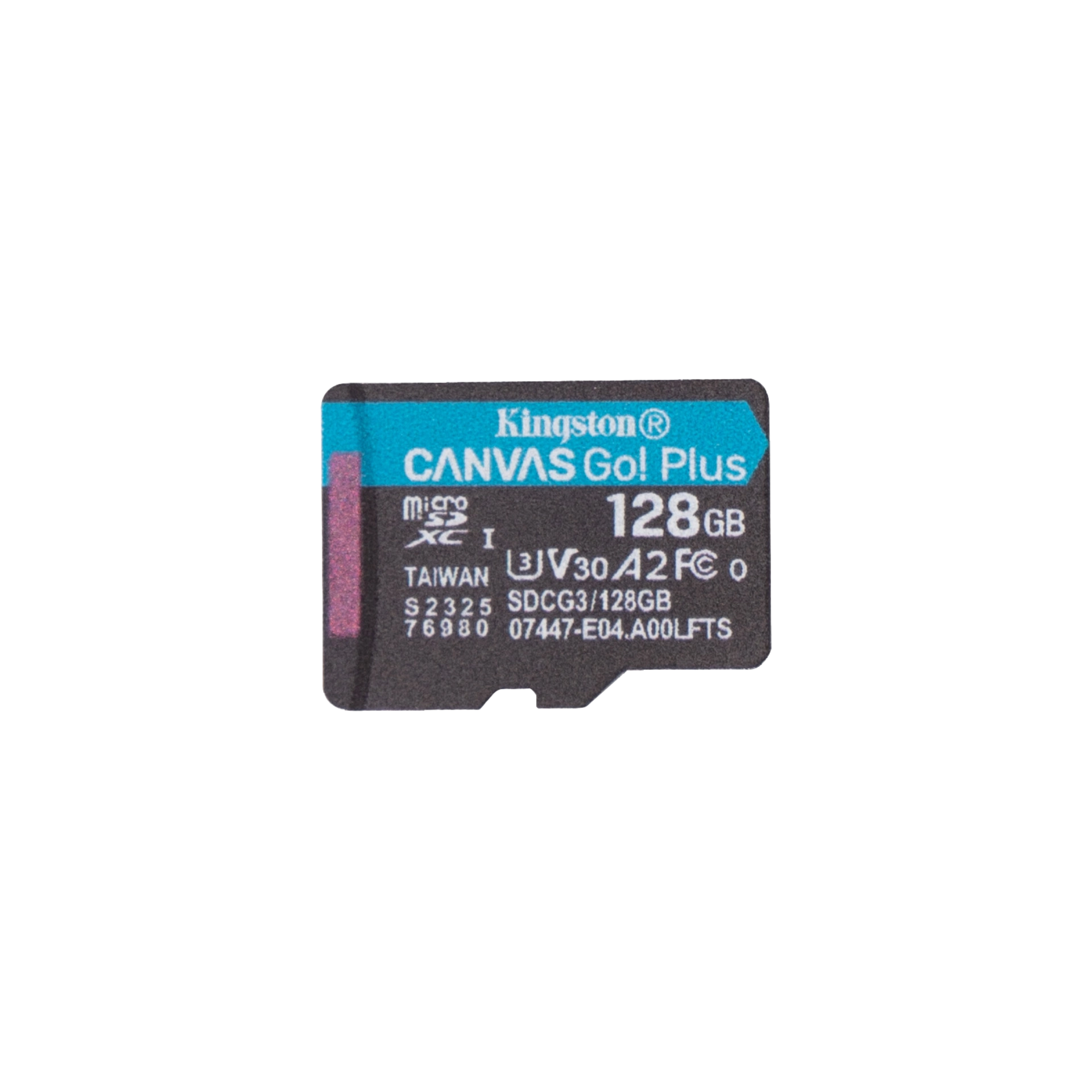

Карта памяти microSD, 128 ГБ1 шт.
Крышка объектива1 шт.

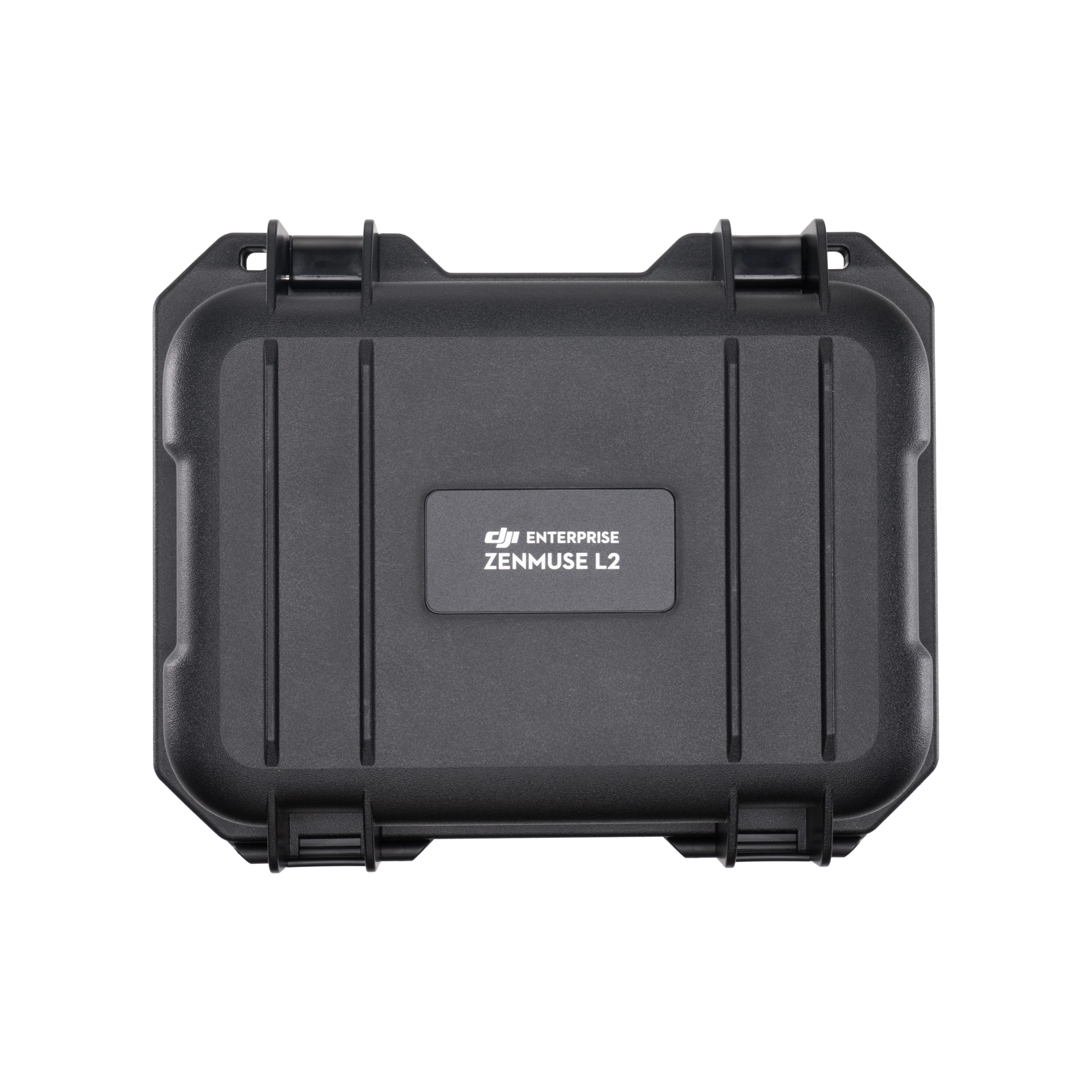

Кейс для хранения1 шт.

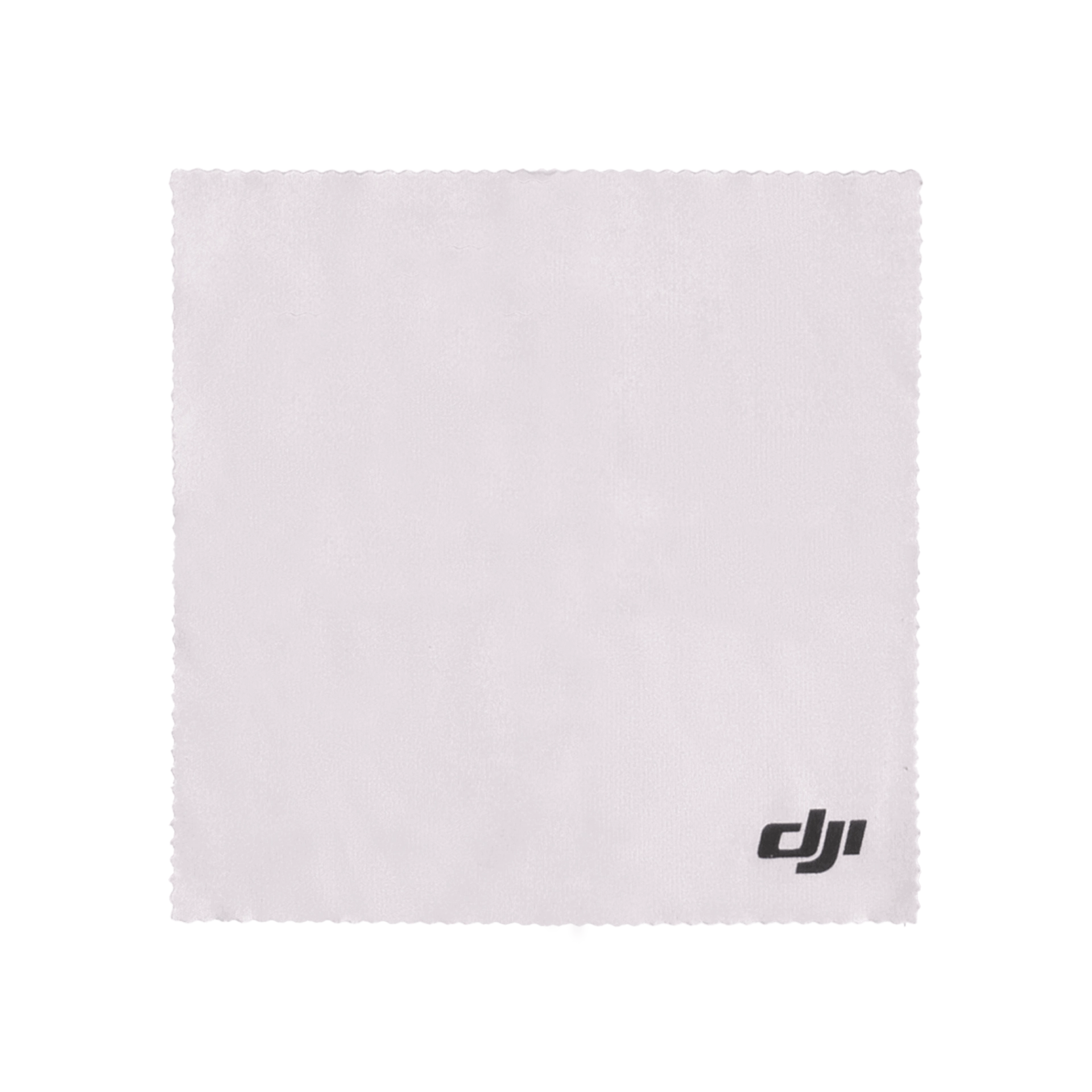

Салфетка для оптики1 шт.

Описание

Второе поколение лидара для Matrice 300 и 350 RTK

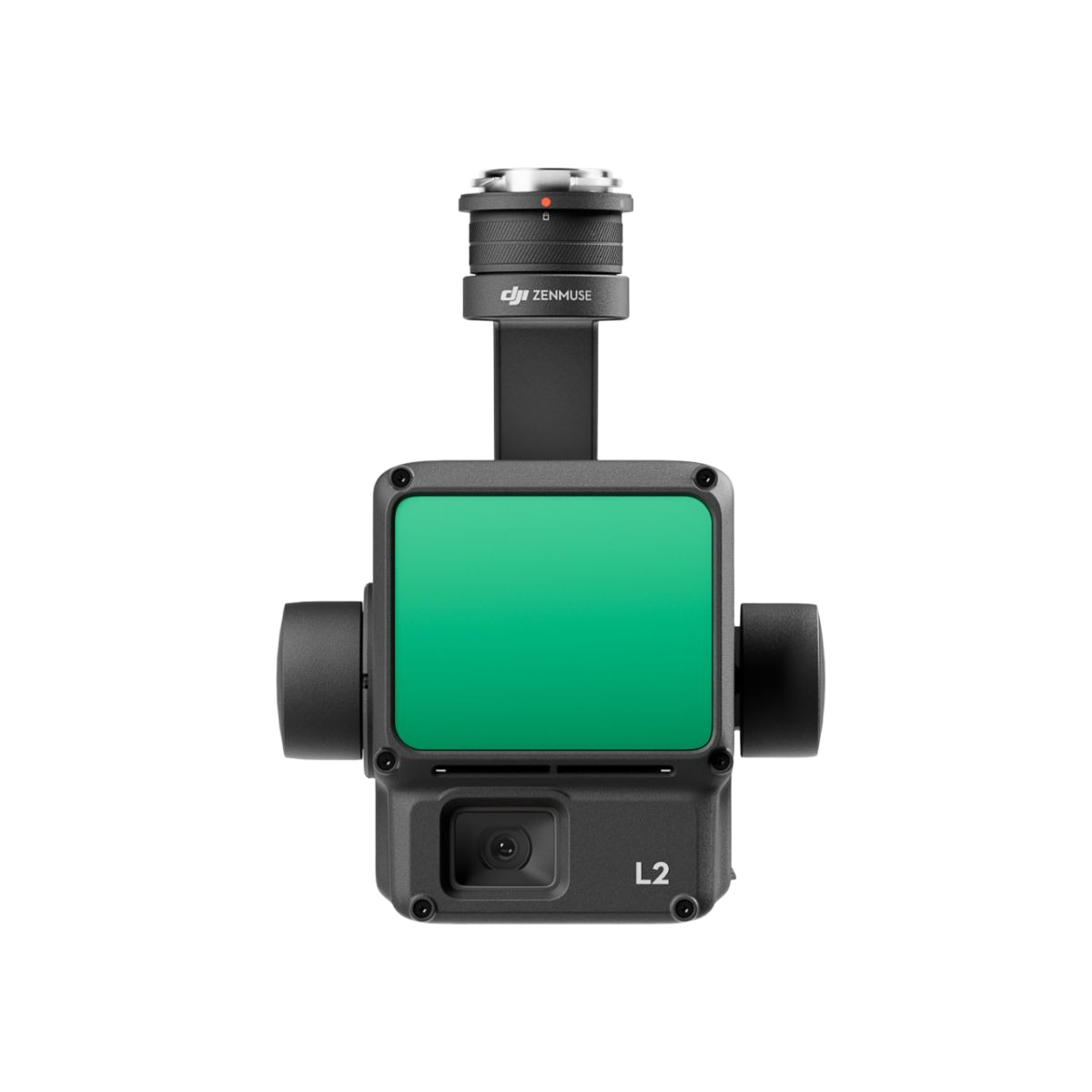

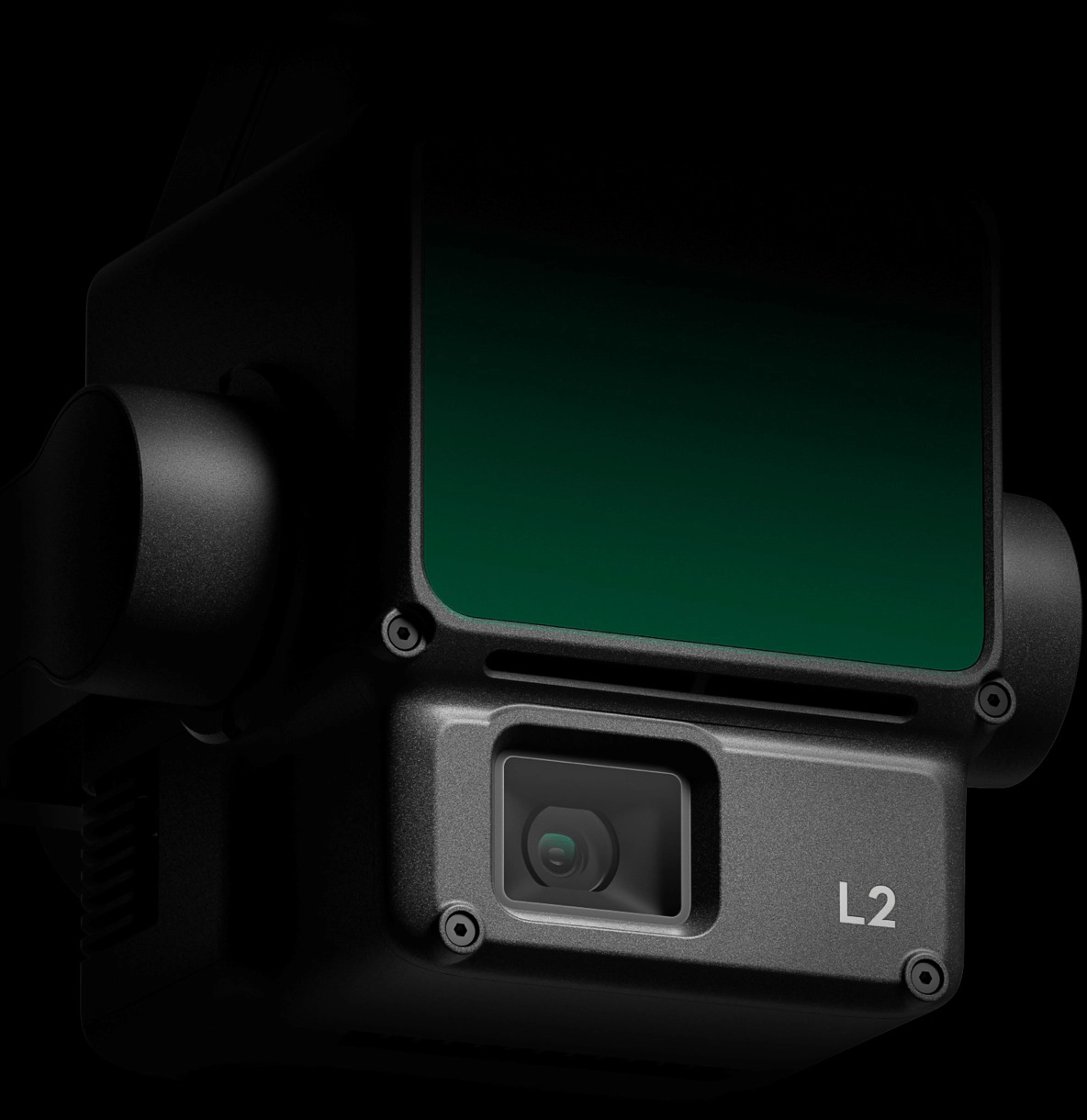

Подвес DJI Zenmuse L2 — лидарный модуль второго поколения для платформ Matrice 300 RTK и Matrice 350 RTK.

Точность системы и дальнометрии — разные параметры

Типовая дальность обнаружения — 450 м при отражательной способности цели 50% и освещённости 0 клк. Частота лазерных импульсов — 240 кГц. Точность системы на высоте 150 м — 5 см по горизонтали и 4 см по вертикали при условиях испытаний DJI: Matrice 350 RTK, RTK FIX, повторяющееся сканирование, калибровка IMU и оптимизация точности облака в DJI Terra. Точность дальнометрии — 2 см (RMS 1σ) на 150 м при 25 °C и отражательной способности цели 80%. Это не универсальное разрешение облака точек. RGB-камера снимает фото с разрешением 20 МП для раскрашивания облака точек и для параллельной фотограмметрии.

Узкий луч: больше точек земли под кронами

От первого поколения L2 отличается более узким лазерным лучом и повышенной проникающей способностью через растительность: под лесным пологом фиксируется больше точек земли, и цифровая модель рельефа получается точнее без дополнительных наземных промеров.

От облака точек до модели местности в DJI Terra

Данные обрабатываются в DJI Terra — от облака точек до цифровой модели местности в едином процессе.

Что входит в комплект

Комплектация: подвес Zenmuse L2, карта microSD 128 ГБ, крышка объектива, кейс и салфетка для оптики — по 1 шт. Питание подвеса поступает от совместимого летательного аппарата; отдельные аккумулятор камеры и зарядное устройство в этот состав не входят. Применение: топография, лесное хозяйство, маркшейдерия, обследование ЛЭП.

Характеристики

Хранение данных

Хранение исходных данных: Фото/IMU/облако точек/GNSS/файлы калибровки
Хранение данных облака точек: Хранение данных моделирования в реальном времени
Поддерживаемые карты microSD: microSD: скорость последовательной записи от 50 МБ/с и UHS-I, класс скорости 3 или выше; максимальная ёмкость 256 ГБ. Используйте рекомендованные карты microSD.
Рекомендуемые карты microSD: Lexar 1066x 64GB U3 A2 V30 microSDXC Lexar 1066x 128GB U3 A2 V30 microSDXC Kingston Canvas Go! Plus 128GB U3 A2 V30 microSDXC Lexar 1066x 256GB U3 A2 V30 microSDXC

Общие сведения

Название устройства: Zenmuse L2
Габаритные размеры: 155×128×176 мм (Д×Ш×В)
Масса: 905±5 г
Мощность: 28 Вт (типичная) 58 Вт (макс.)
Степень защиты IP: IP54
Совместимые дроны: Matrice 400 Matrice 350 RTK Matrice 300 RTK (требуется DJI RC Plus)
Температура хранения: От -20 до 60 °C (от -4 до 140 °F)
Общая рабочая температура: От -20 до 50 °C (от -4 до 122 °F)

Система IMU

Частота обновления IMU: 200 Гц
Диапазон акселерометра: ±6 г
Диапазон датчика угловой скорости: ±300°/с
Точность позиционирования по горизонтали: RTK FIX: 1 см + 1 ppm
Точность позиционирования по вертикали: RTK FIX: 1.5 см + 1 ppm

Подвес

Система стабилизации: 3 оси (наклон, крен, поворот)
Диапазон угловых колебаний: 0.01°
Крепление: Съёмный DJI SKYPORT
Механический диапазон вращения: Наклон: от -143° до +43° Панорамирование: ±105°
Диапазон управляемого вращения: Наклон: от -120° до +30° Панорамирование: ±90°
Режим работы: Следование / свободный режим / возврат в центральное положение

Лидар

Точность дальнометрии (СКО 1σ): 2 см @ 150 м
Максимальное число отражённых сигналов: 5
Режимы сканирования: Неповторяющаяся и повторяющаяся схемы сканирования
Угол обзора (FOV): Повторяющаяся схема сканирования: по горизонтали 70°, по вертикали 3° Неповторяющийся шаблон сканирования: по горизонтали 70°, по вертикали 75°
Минимальная дальность обнаружения: 3 м
Расходимость лазерного луча: По горизонтали 0.2 мрад, по вертикали 0.6 мрад
Длина волны лазера: 905 nm
Размер лазерного пятна: По горизонтали 4 см, по вертикали 12 см на расстоянии 100 м (FWHM)
Частота импульсов лазера: 240 кГц
Класс лазерной безопасности: Класс 1 (IEC 60825-1:2014)
Предел допустимого излучения (AEL): 233.59 нДж
Референсная апертура: Эффективная апертура: 23.85 мм (эквивалентный диаметр круглой апертуры)
Макс. мощность лазерного импульса (в пределах 5 нс): 46.718 Вт

Производительность системы

Дальность обнаружения: 450 м при коэффициенте отражения 50% и освещённости 0 клк 250 м при коэффициенте отражения 10% и освещённости 100 клк
Скорость создания облака точек: Одно отражение: до 240,000 точек/с Несколько отражений: макс. 1,200,000 точек/с
Точность системы: По горизонтали: 5 см на расстоянии 150 м По вертикали: 4 см на расстоянии 150 м
Окраска облака точек в реальном времени: Отражательная способность, высота, расстояние, RGB

Постобработка

Поддерживаемое ПО: DJI Terra
Формат данных: DJI Terra поддерживает экспорт моделей облаков точек в следующих форматах: PNTS/LAS/PLY/PCD/S3MB

RGB-камера

Матрица камеры: CMOS 4/3, эффективное разрешение — 20 Мп
Объектив: Угол обзора: 84° Эквивалентное фокусное расстояние: 24 мм Диафрагма: f/2.8–f/11 Диапазон фокусировки: от 1 м до ∞ (с автофокусом)
Выдержка: Механический затвор: 2–1/2000 с Электронный затвор: 2–1/8000 с
Ресурс затвора (число срабатываний): 200000
Размер фотографии: 5280×3956 (4:3)
Режимы фотосъёмки: Одиночный снимок: 20 Мп По таймеру: 20 Мп Интервал съёмки JPEG по таймеру: 0.7/1/2/3/5/7/10/15/20/30/60 с Интервалы съёмки RAW / JPEG + RAW: 2/3/5/7/10/15/20/30/60 с
Видеокодек и разрешение: H.264, H.265 4K: 3840×2160 @30кадр/с FHD: 1920×1080 @30кадр/с
ISO: Видео: 100–6400 Фото: 100–6400
Битрейт видео: 4K: 85Мбит/с FHD: 30 Мбит/с
Поддерживаемая файловая система: exFAT
Формат фото: JPEG/DNG (RAW)
Формат видео: MP4 (MPEG-4 AVC/H.264 или HEVC/H.265)

Хранение данных

Хранение исходных данных: Фото/IMU/облако точек/GNSS/файлы калибровки
Хранение данных облака точек: Хранение данных моделирования в реальном времени
Поддерживаемые карты microSD: microSD: скорость последовательной записи от 50 МБ/с и UHS-I, класс скорости 3 или выше; максимальная ёмкость 256 ГБ. Используйте рекомендованные карты microSD.
Рекомендуемые карты microSD: Lexar 1066x 64GB U3 A2 V30 microSDXC Lexar 1066x 128GB U3 A2 V30 microSDXC Kingston Canvas Go! Plus 128GB U3 A2 V30 microSDXC Lexar 1066x 256GB U3 A2 V30 microSDXC

Система IMU

Частота обновления IMU: 200 Гц
Диапазон акселерометра: ±6 г
Диапазон датчика угловой скорости: ±300°/с
Точность позиционирования по горизонтали: RTK FIX: 1 см + 1 ppm
Точность позиционирования по вертикали: RTK FIX: 1.5 см + 1 ppm

Лидар

Точность дальнометрии (СКО 1σ): 2 см @ 150 м
Максимальное число отражённых сигналов: 5
Режимы сканирования: Неповторяющаяся и повторяющаяся схемы сканирования
Угол обзора (FOV): Повторяющаяся схема сканирования: по горизонтали 70°, по вертикали 3° Неповторяющийся шаблон сканирования: по горизонтали 70°, по вертикали 75°
Минимальная дальность обнаружения: 3 м
Расходимость лазерного луча: По горизонтали 0.2 мрад, по вертикали 0.6 мрад
Длина волны лазера: 905 nm
Размер лазерного пятна: По горизонтали 4 см, по вертикали 12 см на расстоянии 100 м (FWHM)
Частота импульсов лазера: 240 кГц
Класс лазерной безопасности: Класс 1 (IEC 60825-1:2014)
Предел допустимого излучения (AEL): 233.59 нДж
Референсная апертура: Эффективная апертура: 23.85 мм (эквивалентный диаметр круглой апертуры)
Макс. мощность лазерного импульса (в пределах 5 нс): 46.718 Вт

RGB-камера

Матрица камеры: CMOS 4/3, эффективное разрешение — 20 Мп
Объектив: Угол обзора: 84° Эквивалентное фокусное расстояние: 24 мм Диафрагма: f/2.8–f/11 Диапазон фокусировки: от 1 м до ∞ (с автофокусом)
Выдержка: Механический затвор: 2–1/2000 с Электронный затвор: 2–1/8000 с
Ресурс затвора (число срабатываний): 200000
Размер фотографии: 5280×3956 (4:3)
Режимы фотосъёмки: Одиночный снимок: 20 Мп По таймеру: 20 Мп Интервал съёмки JPEG по таймеру: 0.7/1/2/3/5/7/10/15/20/30/60 с Интервалы съёмки RAW / JPEG + RAW: 2/3/5/7/10/15/20/30/60 с
Видеокодек и разрешение: H.264, H.265 4K: 3840×2160 @30кадр/с FHD: 1920×1080 @30кадр/с
ISO: Видео: 100–6400 Фото: 100–6400
Битрейт видео: 4K: 85Мбит/с FHD: 30 Мбит/с
Поддерживаемая файловая система: exFAT
Формат фото: JPEG/DNG (RAW)
Формат видео: MP4 (MPEG-4 AVC/H.264 или HEVC/H.265)

Общие сведения

Название устройства: Zenmuse L2
Габаритные размеры: 155×128×176 мм (Д×Ш×В)
Масса: 905±5 г
Мощность: 28 Вт (типичная) 58 Вт (макс.)
Степень защиты IP: IP54
Совместимые дроны: Matrice 400 Matrice 350 RTK Matrice 300 RTK (требуется DJI RC Plus)
Температура хранения: От -20 до 60 °C (от -4 до 140 °F)
Общая рабочая температура: От -20 до 50 °C (от -4 до 122 °F)

Подвес

Система стабилизации: 3 оси (наклон, крен, поворот)
Диапазон угловых колебаний: 0.01°
Крепление: Съёмный DJI SKYPORT
Механический диапазон вращения: Наклон: от -143° до +43° Панорамирование: ±105°
Диапазон управляемого вращения: Наклон: от -120° до +30° Панорамирование: ±90°
Режим работы: Следование / свободный режим / возврат в центральное положение

Производительность системы

Дальность обнаружения: 450 м при коэффициенте отражения 50% и освещённости 0 клк 250 м при коэффициенте отражения 10% и освещённости 100 клк
Скорость создания облака точек: Одно отражение: до 240,000 точек/с Несколько отражений: макс. 1,200,000 точек/с
Точность системы: По горизонтали: 5 см на расстоянии 150 м По вертикали: 4 см на расстоянии 150 м
Окраска облака точек в реальном времени: Отражательная способность, высота, расстояние, RGB

Постобработка

Поддерживаемое ПО: DJI Terra
Формат данных: DJI Terra поддерживает экспорт моделей облаков точек в следующих форматах: PNTS/LAS/PLY/PCD/S3MB
